DC·SJ501  符合GB/T5293—1999 F4A2-H08A F5A2-H08AMn相當(dāng)于AWS-A5·17 F6A2-EL12  F7AO—EM12
說明：

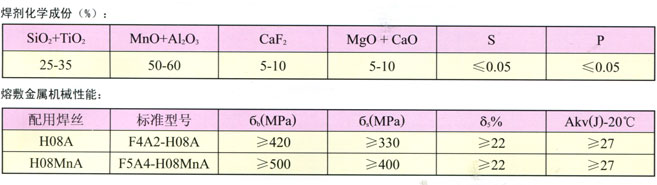

DC·SJ501是鋁鈦型酸性燒結(jié)焊劑，呈深褐色球形顆粒，粒度為10-40目(2.0-0.45mm)，堿度為O.5-0.8�？山恢绷鲀捎�，采用直流焊接時，焊絲接正極，大電流可達(dá)1000A，焊接工藝性能優(yōu)良。焊縫增Si多，也可過渡Mn，適合雙絲及多絲高速焊接，焊速可達(dá)70m/h。因為本焊劑熔渣熔點高、凝速快、收縮量大，焊渣具有“短渣性”，脫渣容易，適合角縫焊接，對少量銹、高溫氧化膜不敏感，具有較高的抗銹、抗氣孔能力，成型美觀。
用途：
配合不同的焊絲(如H08A、H08MnA、H08MnMoA，H10MnSi)�？珊附拥吞间摚�低合金鋼及壓力容器用鋼，適應(yīng)較快速度薄板的焊接，如煤氣鋼瓶、鍋爐廠膜式水冷壁等部位的焊接。

注意事項：
1、焊接前須清除焊接表面油污、水份、鐵銹等雜質(zhì)。
2、焊接前焊劑須經(jīng)250-300℃烘焙2小時。
